SVM (360-gradersvy) - Tillval

Om SVM (360-gradersvy)

• SVM (360-gradersvy) är ett tillval som tillhandahålles till de kunder som valt detta tillval.
• Genom de 4 kameror som installerats i fordonet kan detta system se framåt, bakåt, åt vänster och åt höger.
• Om växelspaken placeras i läge R när fordonet startas, startas SVM (360-gradersvy) automatiskt.
• Om växelspakens läge ändras från läge R till läge P, avbryts funktionen SVM (360-gradersvyt).

Operating front SVM

Om du trycker på [ när växelspakens läge ändrats till N eller D, startar främre SVM.

1 Warning display

förarsäte/främre passagerardörr och sidospegel, samt status för öppen bagagelucka visas.

2 Front camera screen

Bilens framskärm visas genom kameran.

3 SVM side camera screen

I enlighet med utvalt skärminnehåll visas AVM- eller vänster eller höger sidoskärm.

4 (Front + SVM display)

Den visar fordonets frontskärm och 360-skärm (SVM) på samma gång.

5 (Front display)

Den visar bara fordonets framskärm.

6 (Front + two split display)

Den visar skärmens framskärm i två delade skärmar.

7 (Front + left side display)

Den visar fordonets framskärm och höger framskärm på samma gång.

8 (Front + right side display)

Den visar fordonets framskärm och höger framskärm på samma gång.

9 (SVM setting)

Visar menyn SVM setting.

, Obs

Om du kör i cirka 20 km/h eller mer när främre SVM körs, stängs SVM av. Även om du kör i cirka 20 km/h eller långsammare i detta tillstånd, förblir SVM i läge ”off” (AV).

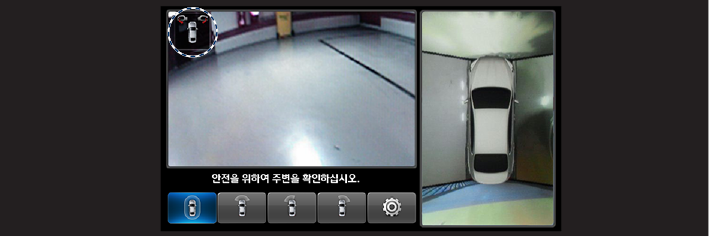

Operating rear SVM

Om du placerar växelspaken i läge R när fordonet startats, startar bakre SVM.

1 Warning display

förarsäte/främre passagerardörr och sidospegel, samt status för öppen bagagelucka visas.

2 Rear camera screen

Skärmen på fordonets baksida visas genom kameran.

3 SVM side camera screen

I enlighet med utvalt skärminnehåll visas AVM- eller vänster eller höger sidoskärm.

4 (Rear + SVM display):

Den visar fordonets baksskärm och alla riktningsskärmar (SVM) på samma gång.

5 (Rear display)

Den visar bara fordonets baksskärm.

6 (Rear + left side display)

Den visar fordonets bakskärm och vänsterbakskärm på samma gång.

7 (Rear + right side display)

Den visar fordonets bakskärm och höger bakskärm på samma gång.

8 (SVM setting)

Visar menyn SVM setting.

, Obs

SVM(360-gradersvy)-kameran har en optisk lins i syfte att säkra vidvinkel, varför lite skillnad finns i det avstånd som visas på skärmen. För säkerhets skull, se till att själv kontrollera bakre, vänster samt höger vy.

SVM setting

Om du trycker på knappen [] växlar vyn till 3 typer av inställningsskärmar.

• Allmänt Ställer in/återställer styrningsgränssnittet via riktlinjer samt visningsfunktionen för hinder.
• [Front View Mode]: Den främre kamerans startskärm sätts till startvy. (360-gradersvy, främre vy, främre förarsätesvy, främre passagerarsätesvy)
• [Rear View Mode]: Bakre kamerans startskärm sätts till startvy. (360-gradersvy, bakre vy, bakre förarsätesvy, bakre passagerarsätesvy)

Warning display

Indikator för öppen förardörr

Om förardörren är öppen, visas “” (röd färg på vänster dörr)-indikatorn högst upp till vänster på skärmen.

Indikator för öppen främre passagerardörr

Om främre passagerardörr är öppen, visas “” (röd färg på höger dörr)-indikatorn högst upp till vänster på skärmen.

Indikator för öppen bagagelucka

När bagageluckan är öppen visas “”röd färg på bagageluckan)-indikatorn högst upp till vänster på skärmen.

Side mirror folding indicator

När sidospegeln fälls in, visas indikatorn “”(sidospegel) högst upp till vänster på skärmen.
